报表模板的开发

1，基础应用，使用TEKLA基本功能（out-of-box, 开箱即用）

2，高级应用，会使用TEKLA定制、自定义节点、objects.inp创建

3，会使用TEKLA Open API

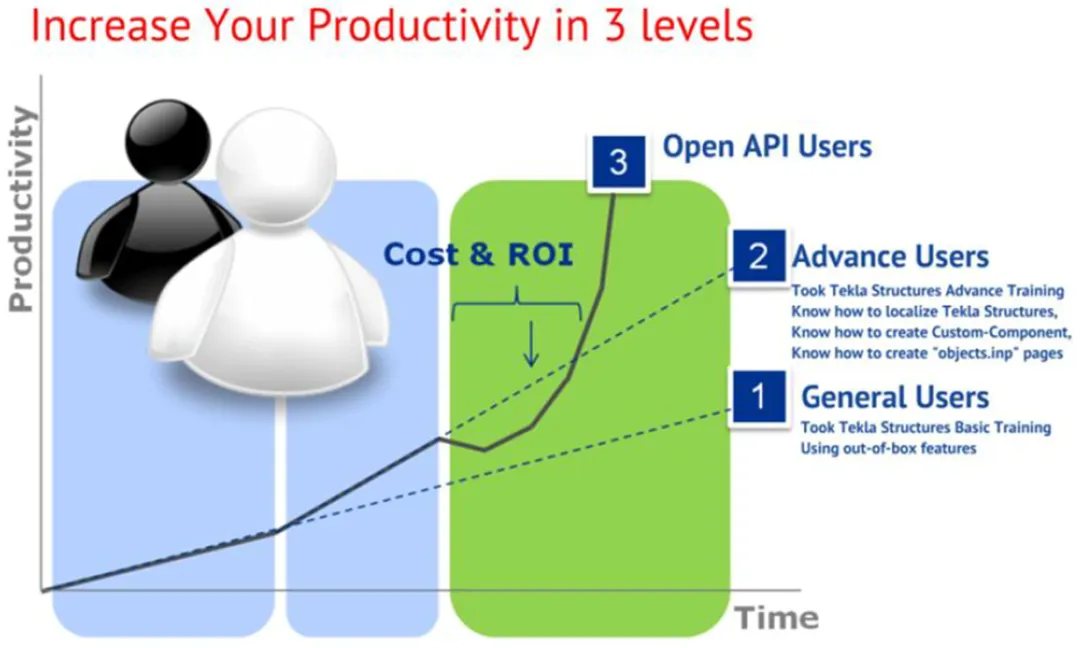

ROI: Return on Investment

投资回报率

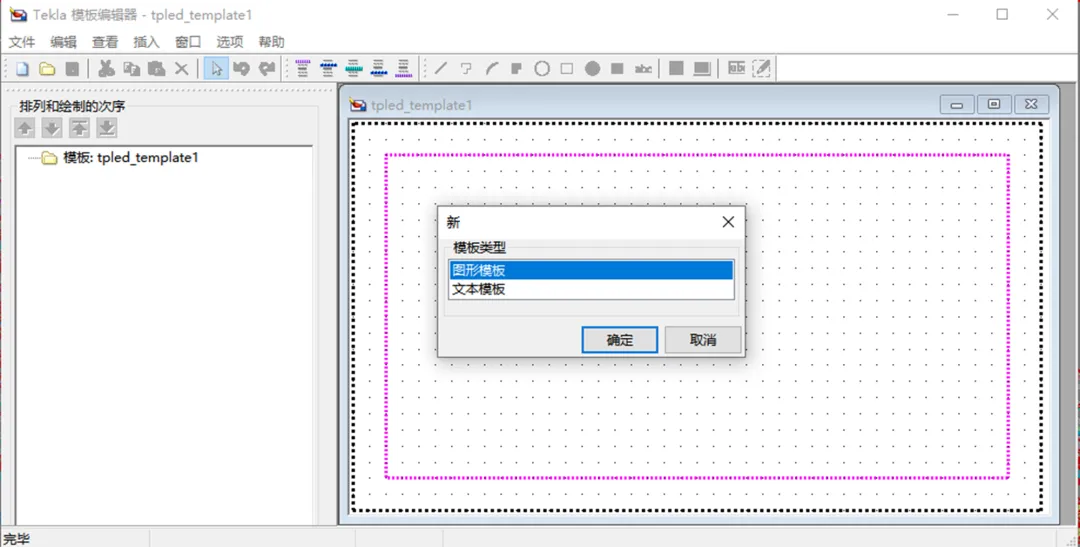

什么是模板

Ø用于TEKLA中的图表/表格（Forms/Tables）

Ø图形模板（Graphical）,文件后缀 .tpl,用于图纸文件

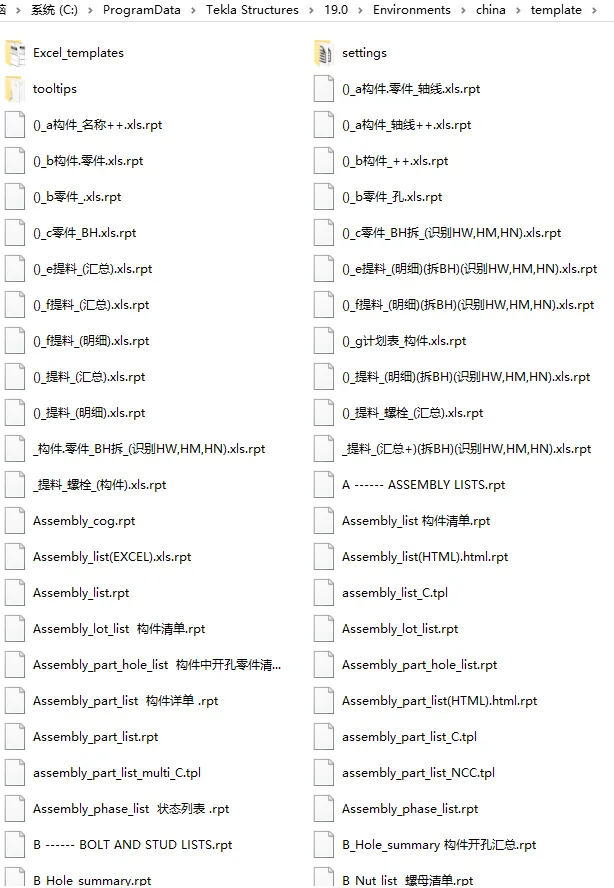

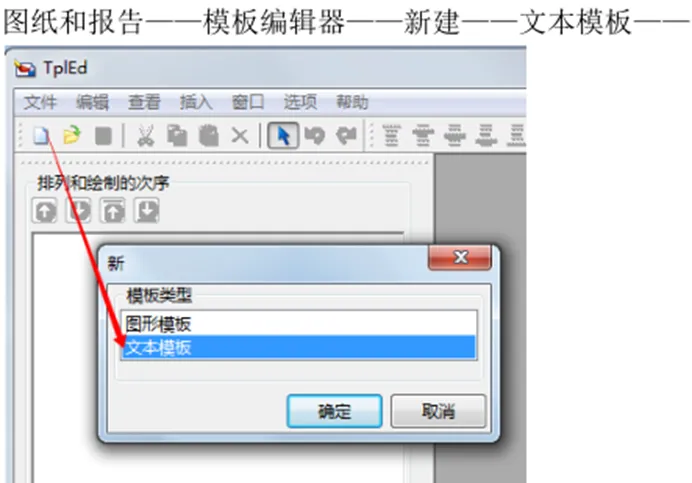

Ø文本模板（Textual），文件后缀.rpt, 用于生成报表

图形模板（Graphical）,文件后缀.tpl,用于图纸文件

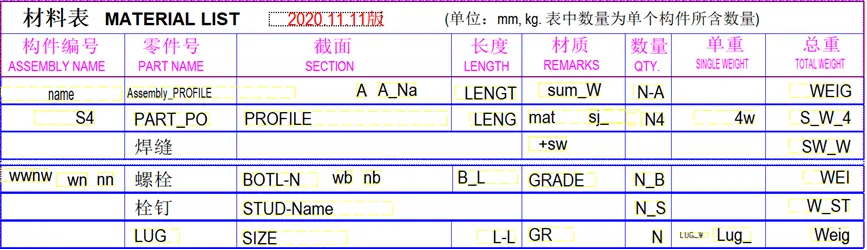

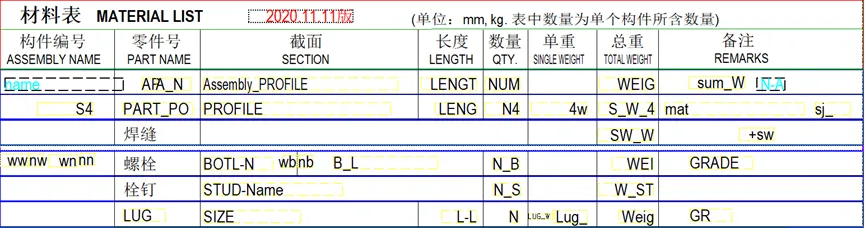

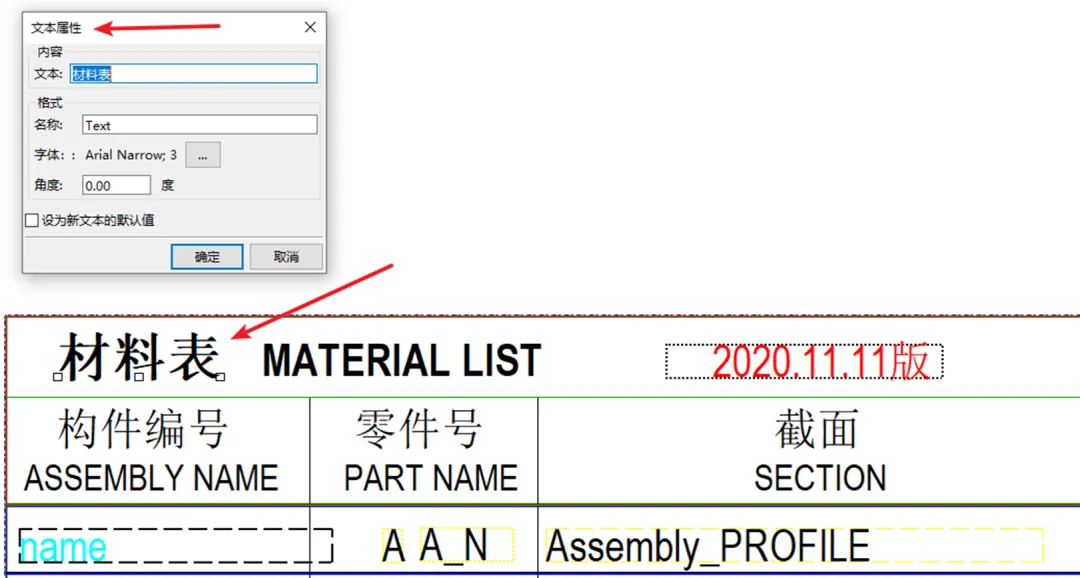

材料表、图签、图表

可以包含图形（如表格轮廓线、图片、符号）

可以有不同的字体设置

文本模板（Textual），文件后缀.rpt,用于生成报表

报表（Report）、清单(List)

不可以包含图形

虽然也可以有不同的字体设置，但是输出显示不会出现这些格式

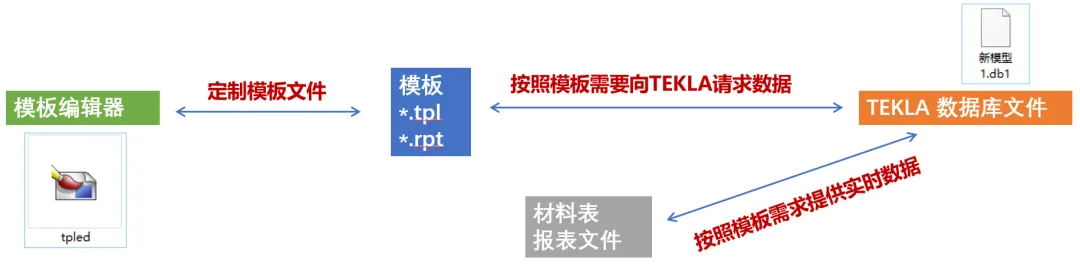

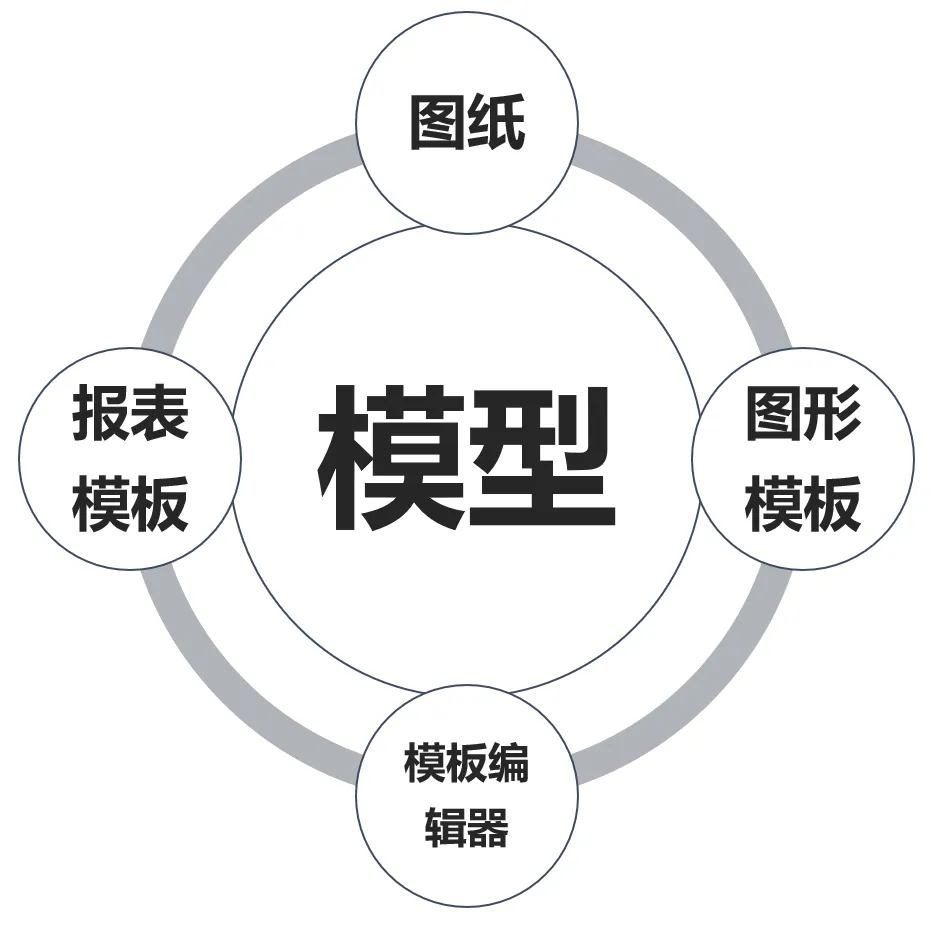

TEKLA模型文件为一个数据库，其中包含了TEKLA里面的各种信息与数据

模板编辑器不可以直接读取TEKLA文件及其数据库

TEKLA给模板提供了可供其读取的定义文件，当模板要输出时，TEKLA提供实时数据

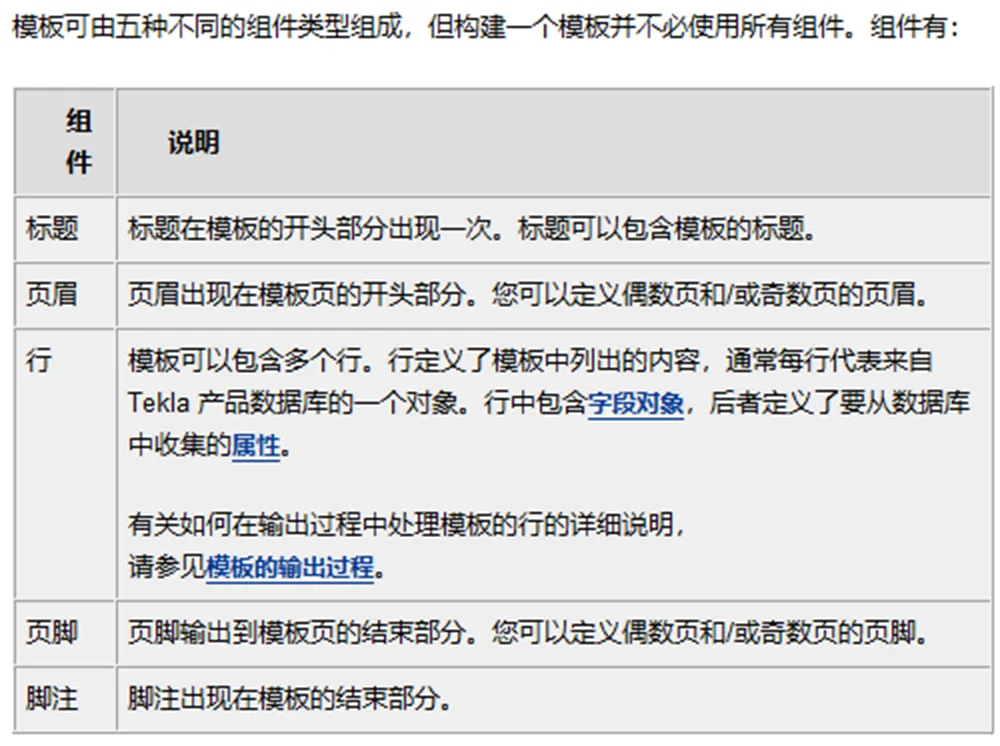

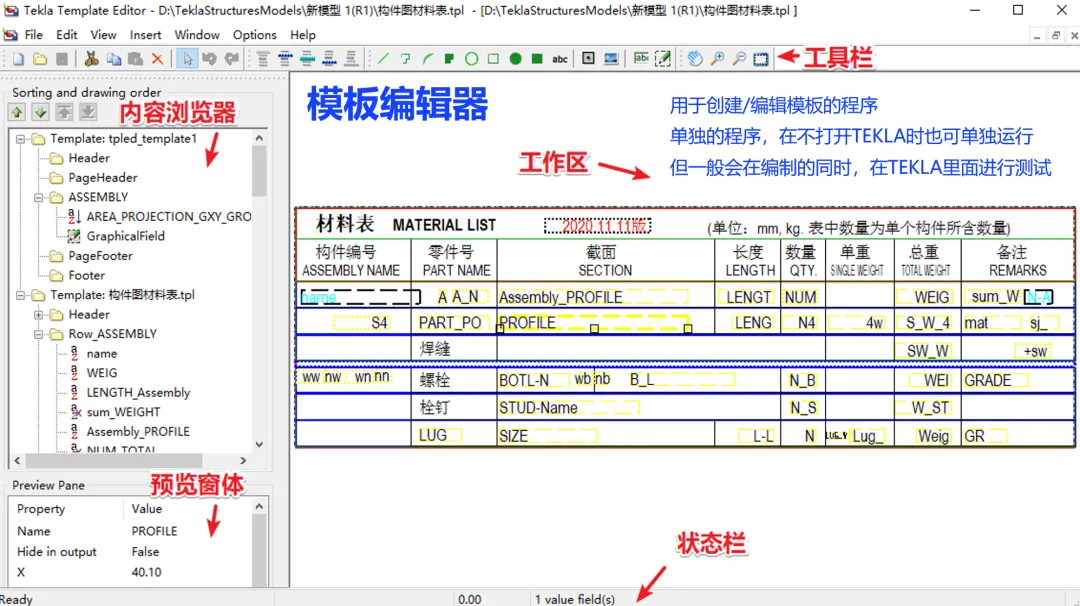

模板组件

1.标题

2.页眉

3.行

4.页脚

5.脚注

模板对象

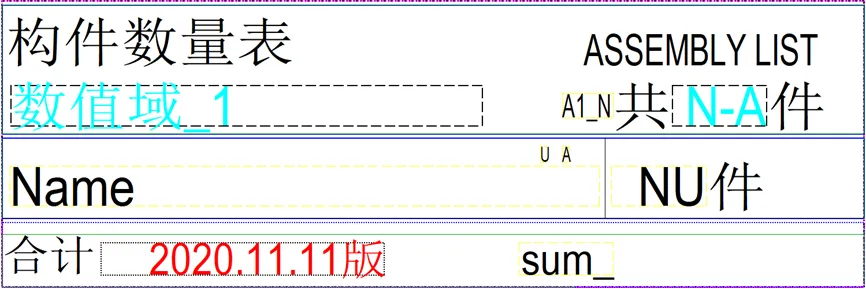

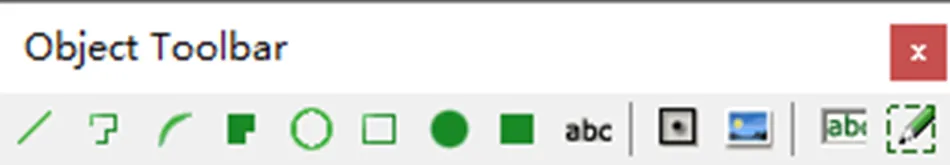

1.图纸对象：线、折线、弧、圆、矩形

2.符号（Symbol）

3.位图图片(Picture)

4.文本（Text）

5.AutoCAD文件和MicroStation文件（File）

6.值字段（Value Field）

7.图形字段（Graphical Field）

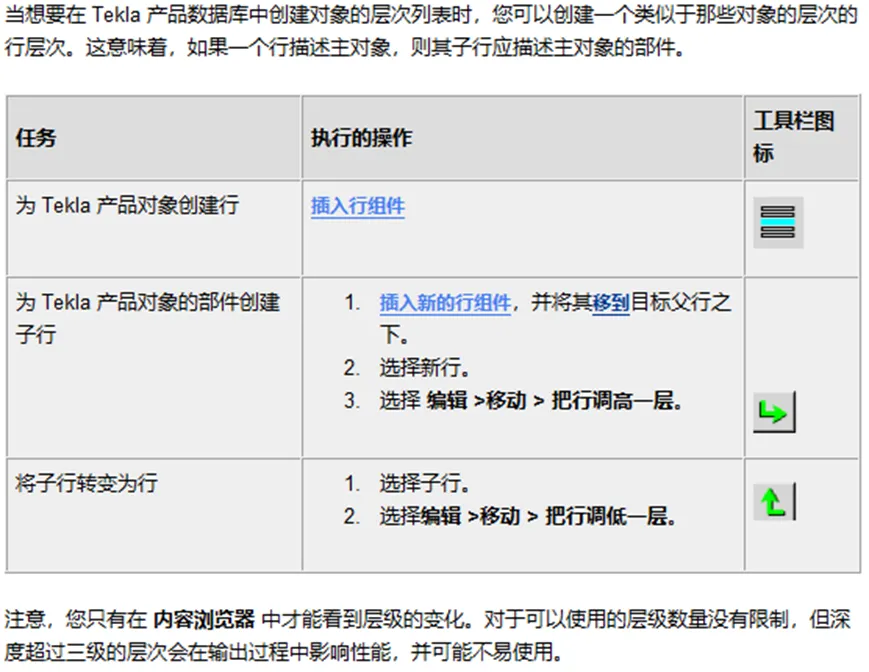

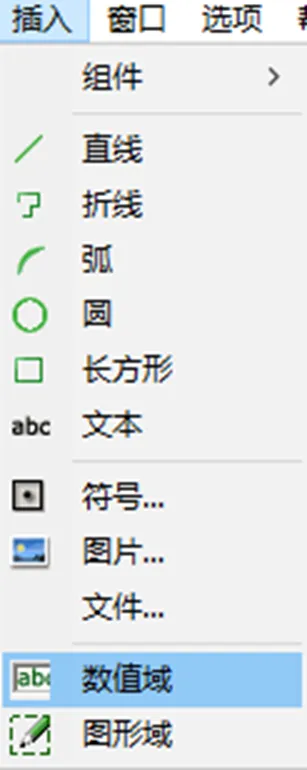

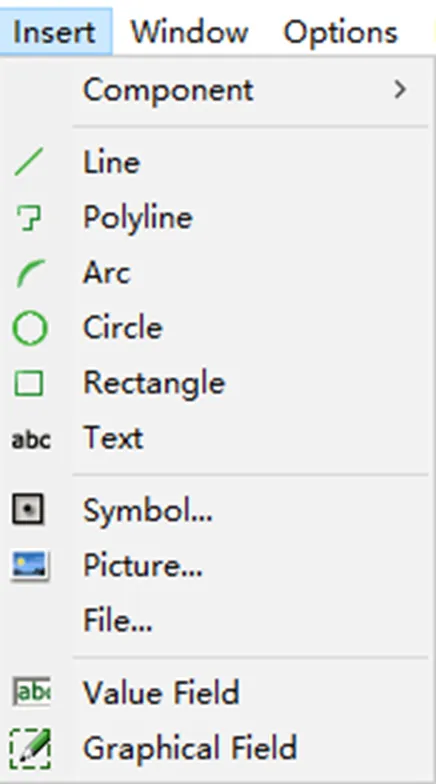

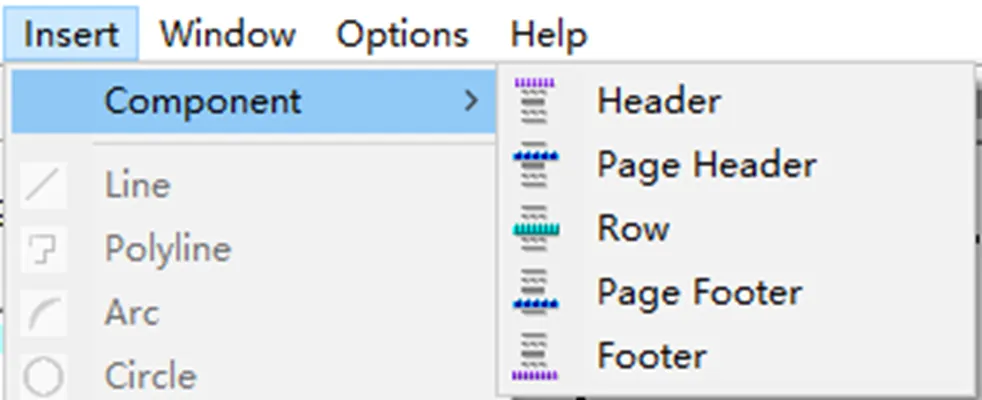

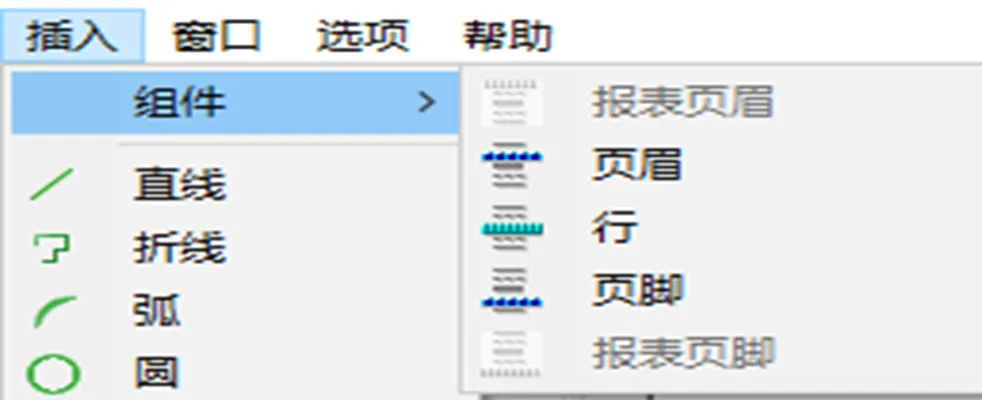

1.插入模板组件，即各种行

2.插入模板对象，即各种线条、文本、值字段

3.按需求调整格式

4.按需求调整公式及规则

5.调试

组件可以理解为一个容器，里面可以放各种对象（Objects）

图纸对象：线、折线、弧、圆、矩形

符号（Symbol）

位图图片(Picture)

文本（Text）

AutoCAD文件和MicroStation文件（File）

值字段（Value Field）

图形字段（Graphical Field）

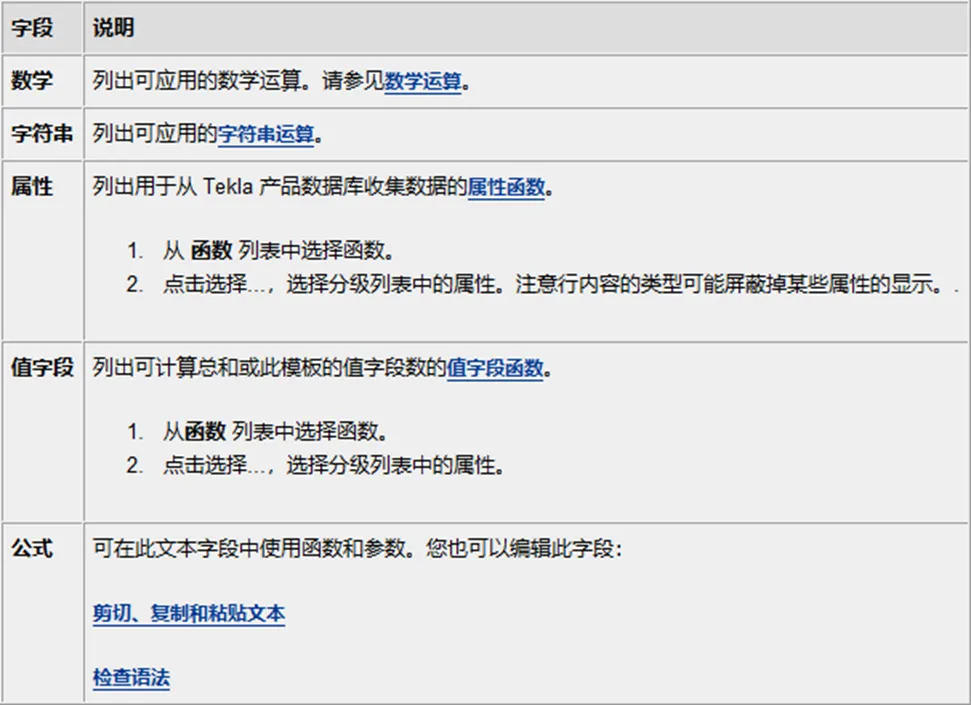

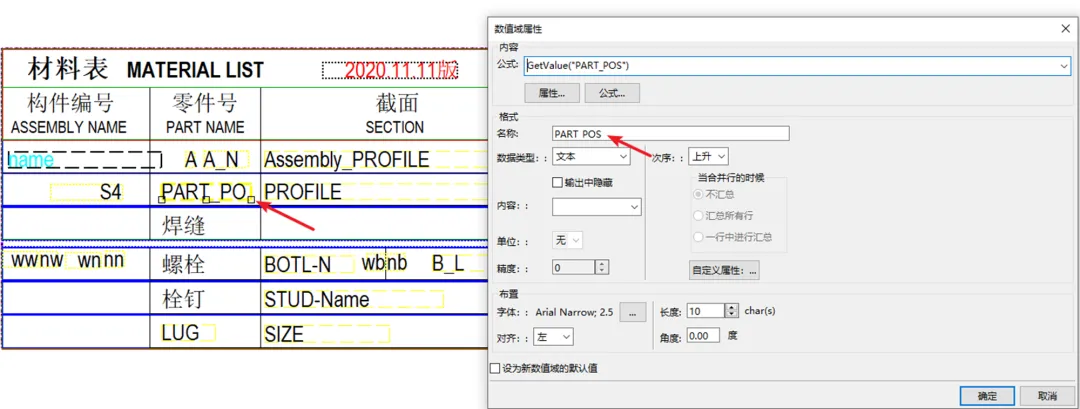

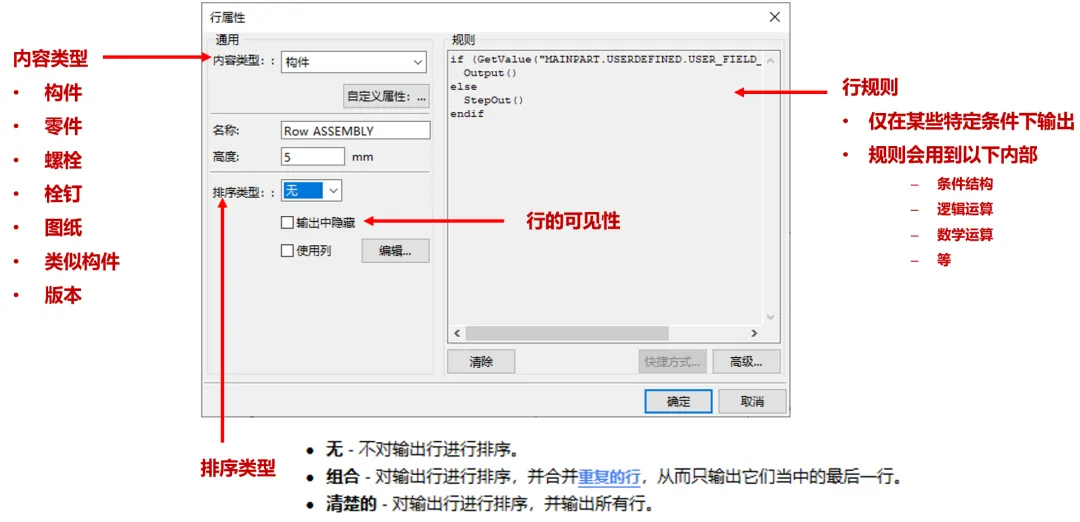

值字段属性设置

用于值字段公式和行规则

重量:型钢按毛重计算，板按净重计算

型钢毛重=型钢最长尺寸*单位长度的重量

板的毛重=板的厚度*宽度*长度*材质的密度

型钢或板的净重=型钢或板在模型中所占的实际体积*材质的密度

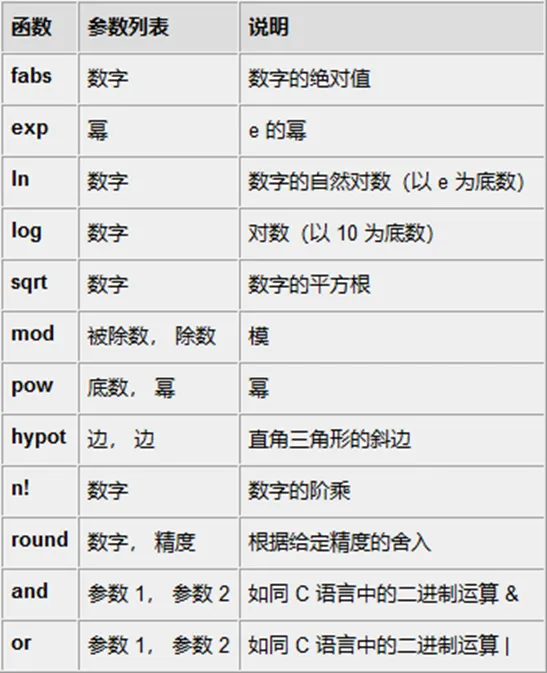

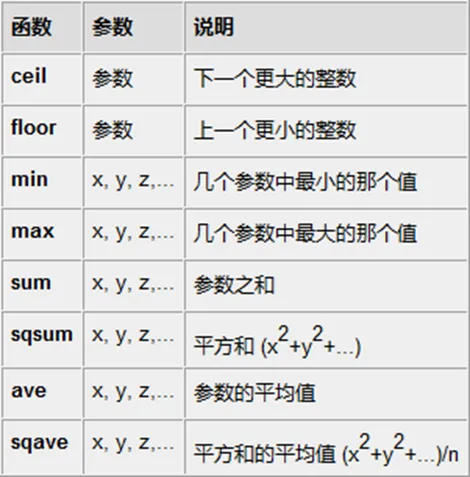

数学运算

算术运算符

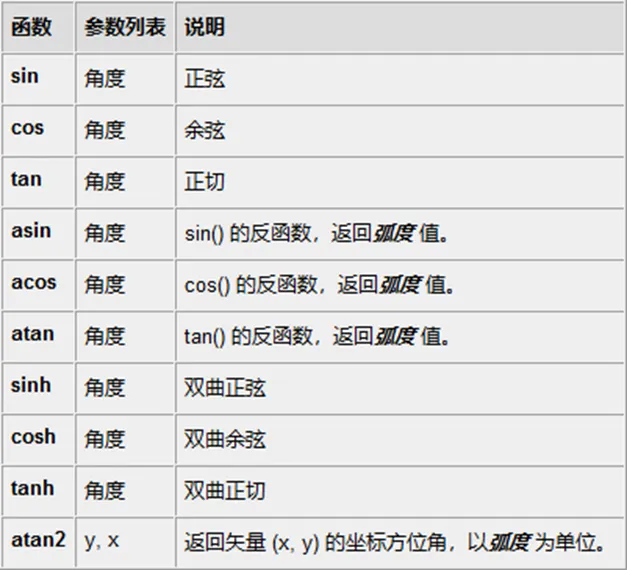

三角函数

其它函数

统计函数

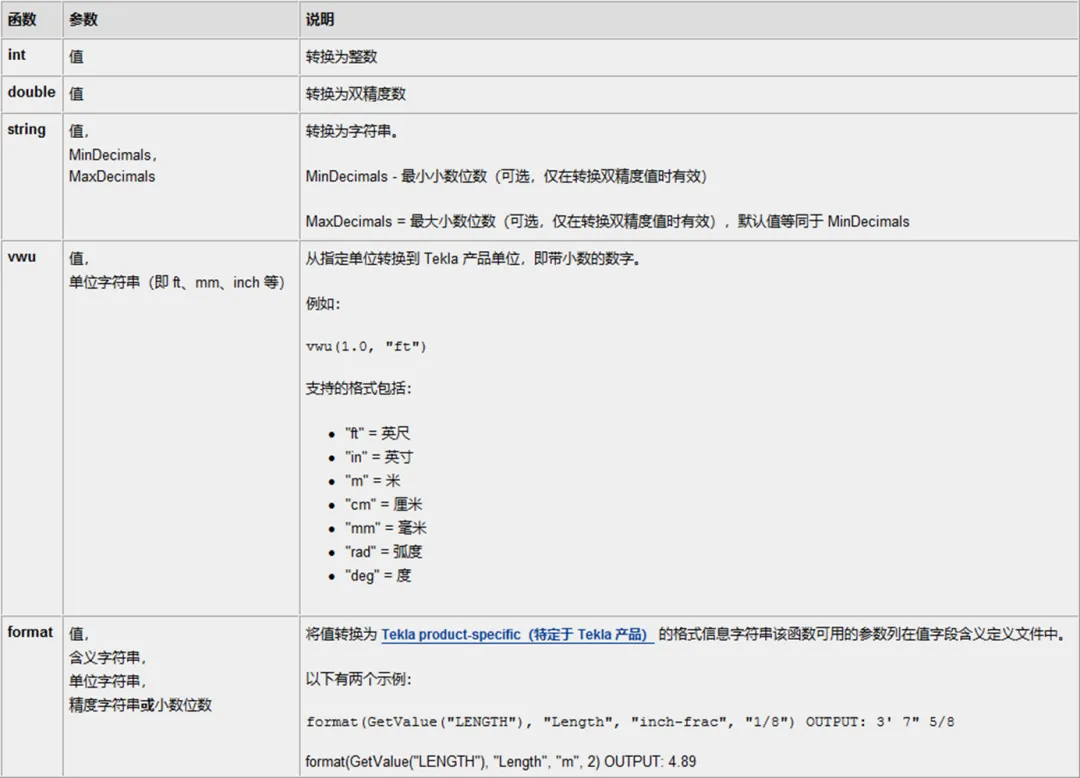

数据类型转换

数学运算

算术运算符

三角函数

其它函数

统计函数

数据类型转换

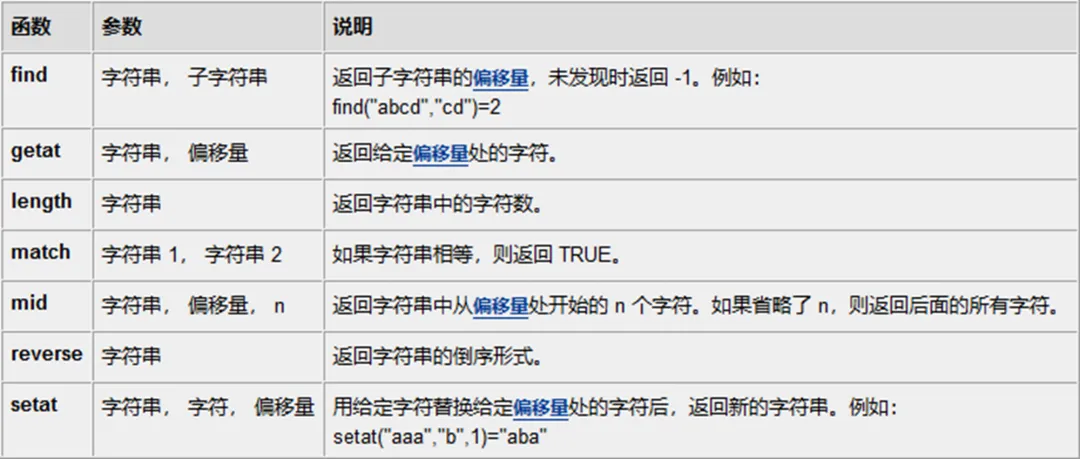

字符串运算

属性函数

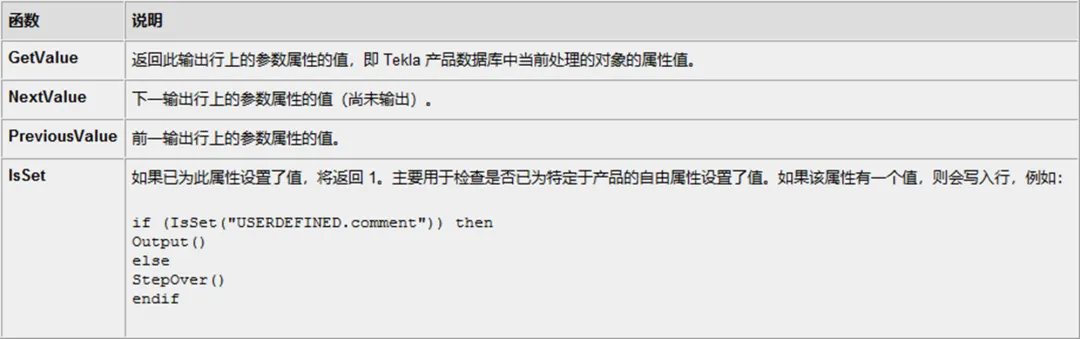

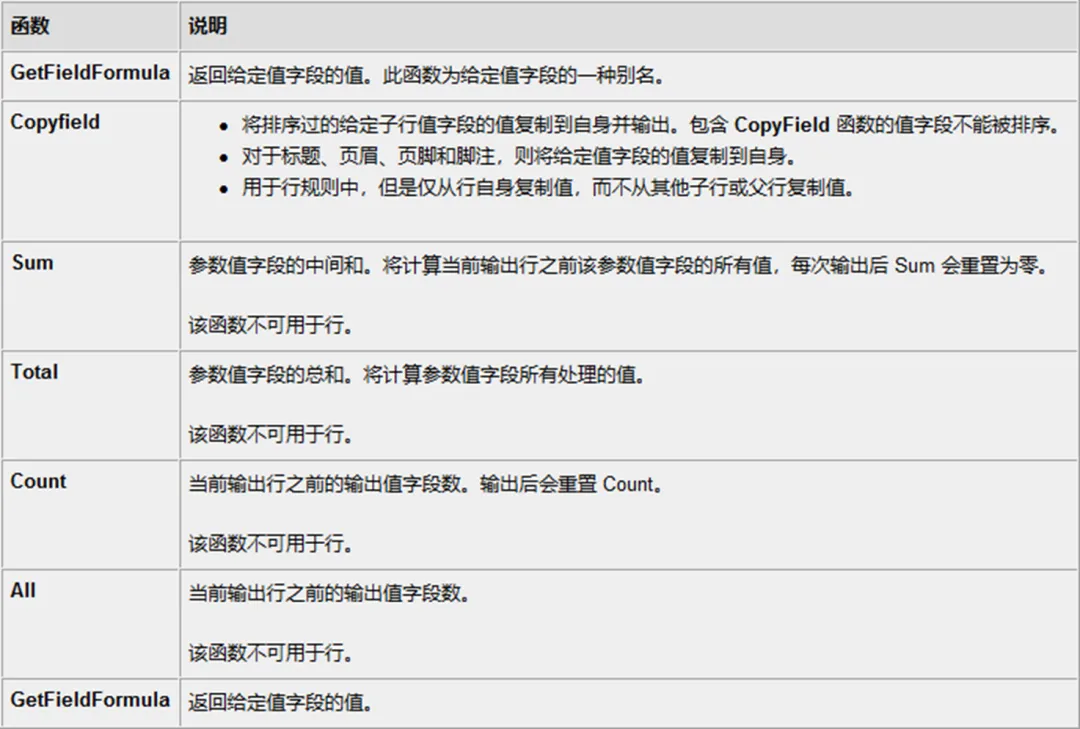

值字段函数

1.利用已有模板，或TEKLA自带模板进行修改

2.对于用法不太清楚的，就去试，根据测试结果进行调整

3.一定要对测试的样本进行分析，确保可能出现的各种状况都有考虑到

1.研究已有模板

2.根据自己的需求，去修改模板，反复试错（Trial and Error）并验证

3.此PPT前面所列仅为模板文件的组成简要介绍，详细可见帮助文件

4.仅看介绍及帮助文件无法学会，一定要动手练习

1.编号

GetValue("PART_POS")+"上翼缘

即:零件编号+"上翼缘“

2.规格

"PL"+int(GetValue("PROFILE.FLANGE THICKNESS"))+"*"+int(GetValue("WIDTH"))

即:"pL"+int(上翼缘厚度)+"*"+int(宽度)

3.长度

要选择上翼缘长度、下翼缘长度、腹板长度

4.单重

GetValue("PROFILE.FLANGE THICKNESS"*GetValue("WIDTH")*GetValue("FLANGE LENGTH U")*0.00000785

即:上翼缘厚度*宽度*上翼缘长度*密度

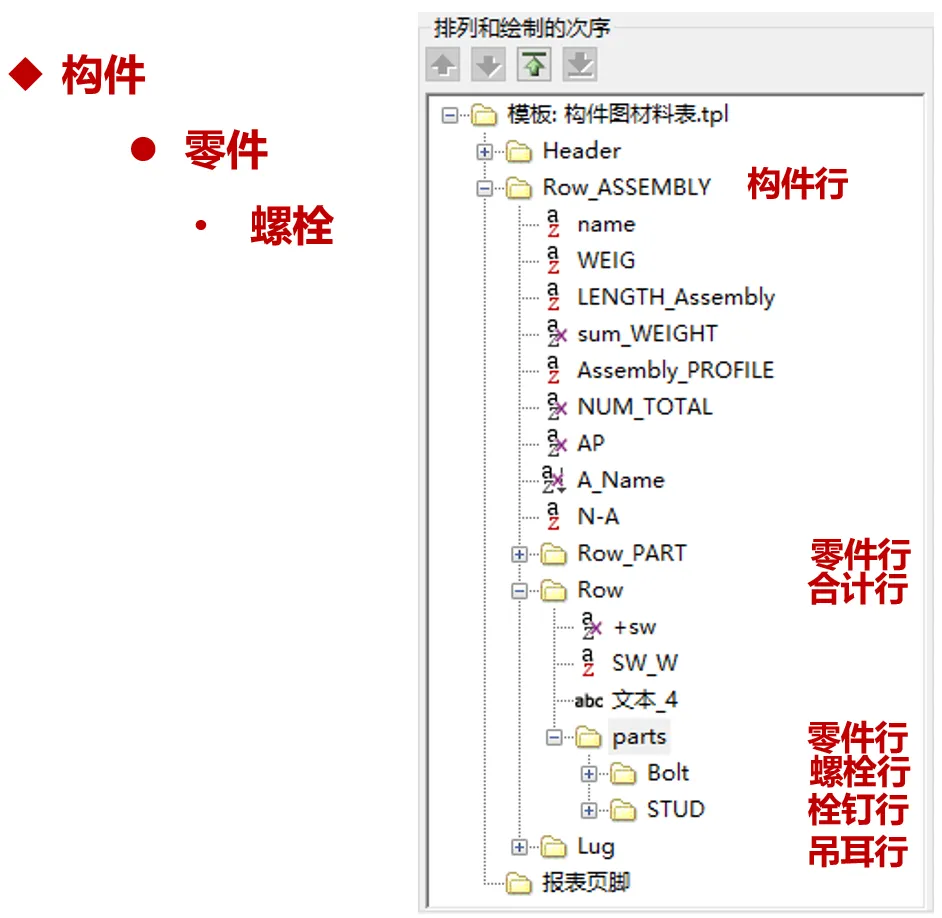

构件号："#-" + CopyField("A_Name")

if (GetValue("MAINPART.FINISH")=="1") then GetValue("ASSEMBLY_POS") else GetValue("ASSEMBLY_POS") endif

零件号：GetValue("ASSEMBLY_POS")

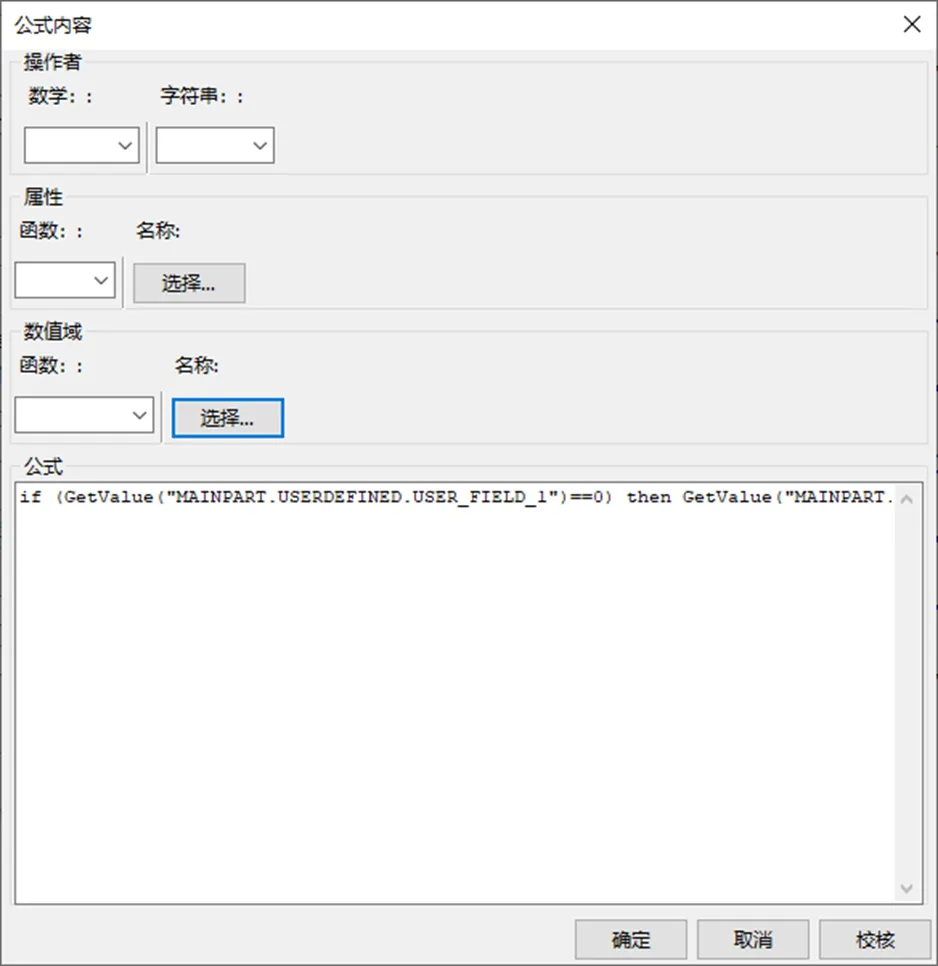

if (GetValue("MAINPART.USERDEFINED.USER_FIELD_1")==0) then GetValue("MAINPART.PROFILE") else GetValue("MAINPART.USERDEFINED.USER_FIELD_1") endif

GetValue("LENGTH")

GetValue("MODEL_TOTAL")

GetValue("WEIGHT_GROSS")*1.015

GetValue("WEIGHT_GROSS")*GetValue("MODEL_TOTAL")*1.015

GetValue("MODEL_TOTAL")

GetValue("WEIGHT_GROSS")

GetValue("PART_POS")

GetValue("PROFILE")

GetValue("LENGTH")

GetValue("NUMBER")*GetValue("ASSEMBLY.MODEL_TOTAL")/GetValue("ASSEMBLY.MODEL_TOTAL")

GetValue("WEIGHT_GROSS")

GetFieldFormula("N4")*GetFieldFormula("4w")

GetValue("MATERIAL")

GetValue("USERDEFINED.SJ")

GetValue("WEIGHT_GROSS")*0.015

GetValue("WEIGHT_GROSS")*GetValue("MODEL_TOTAL")*0.015

GetValue("WASHER.WEIGHT")

GetValue("WASHER.NUMBER")

GetValue("NUT.WEIGHT")

"M"+int(GetValue("DIAMETER"))+"*"+int(GetValue("LENGTH"))

GetValue("WEIGHT")

GetValue("NUMBER")

"连接板总厚" + int(GetValue("BOLT_MATERIAL_LENGTH")) + "mm"

GetValue("NUMBER")

GetFieldFormula("ww")*GetFieldFormula("nw")+GetFieldFormula("wn")*GetFieldFormula("nn")+GetFieldFormula("wb")*GetFieldFormula("nb")

GetValue("TYPE")

"Φ"+int(GetValue("DIAMETER"))+"*"+int(GetValue("LENGTH"))

GetValue("NUMBER")

GetValue("WEIGHT")*GetValue("NUMBER")

if (GetValue("WEIGHT_GROSS")<1000) then "吊耳1" else (if (GetValue("WEIGHT_GROSS")<2000) then "吊耳2" else (if (GetValue("WEIGHT_GROSS")<4000) then "吊耳3" else (if (GetValue("WEIGHT_GROSS")<8000) then "吊耳4" else "--" endif) endif) endif) endif

if (GetValue("WEIGHT_GROSS")<1000) then "PL8*70" else (if (GetValue("WEIGHT_GROSS")<2000) then "PL8*75" else (if (GetValue("WEIGHT_GROSS")<4000) then "PL10*95" else (if (GetValue("WEIGHT_GROSS")<8000) then "PL16*110" else "大于8t吊耳另选" endif) endif)endif)endif)

if (GetValue("WEIGHT_GROSS")<1000) then "70" else (if (GetValue("WEIGHT_GROSS")<2000) then "90" else (if (GetValue("WEIGHT_GROSS")<4000) then "110" else (if (GetValue("WEIGHT_GROSS")<8000) then "130" else "大于8t吊耳另选" endif) endif)endif)endif)

if GetValue("LENGTH")<2501 then 1 else 2 endif

if (GetValue("WEIGHT_GROSS")<1000) then "0.31" else (if (GetValue("WEIGHT_GROSS")<2000) then "0.42" else (if (GetValue("WEIGHT_GROSS")<4000) then "0.82" else (if (GetValue("WEIGHT_GROSS")<8000) then "1.80" else "--" endif) endif) endif) endif
