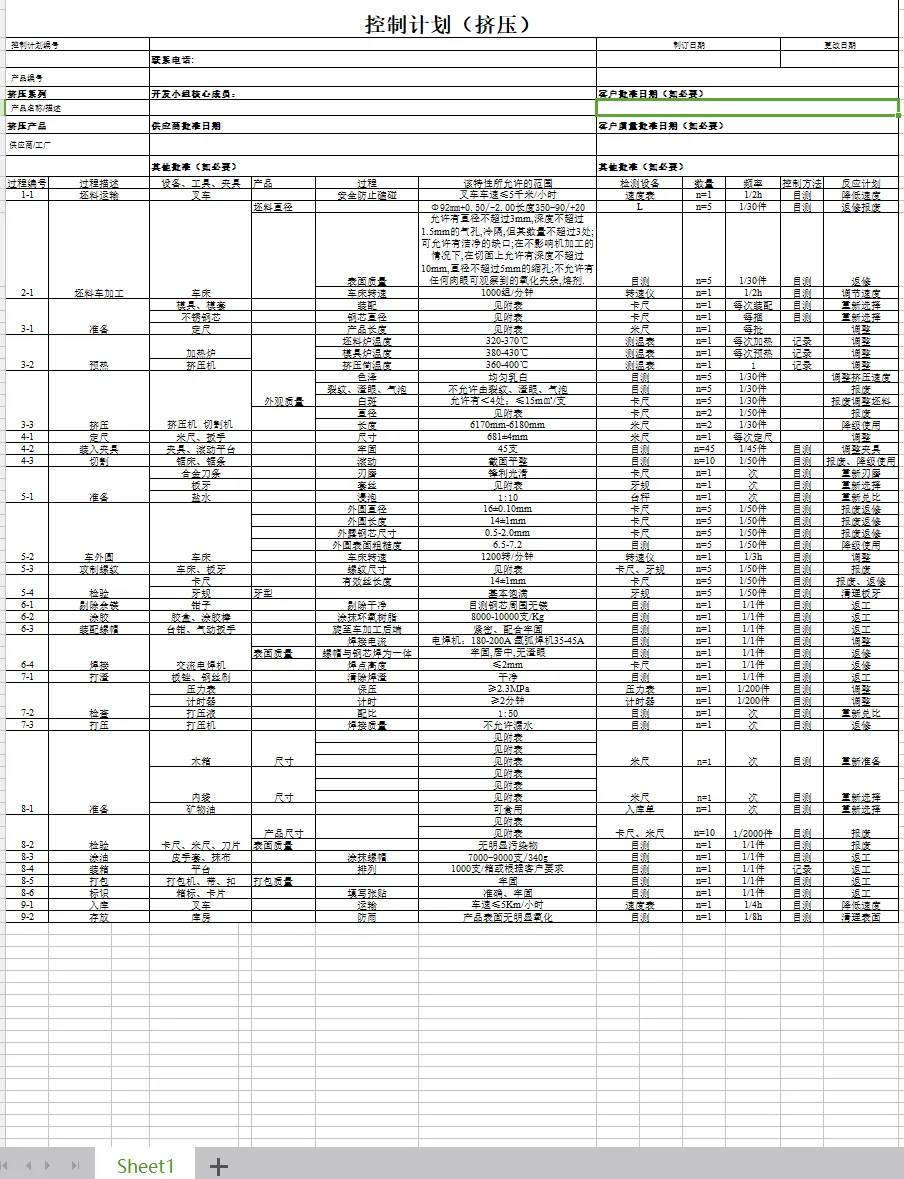

挤压(控制计划).xls

控制计划编号		制订日期	更改日期
	联系电话:
产品编号
挤压系列	开发小组核心成员：	客户批准日期（如必要）
产品名称/描述
挤压产品	供应商批准日期	客户质量批准日期（如必要）
供应商/工厂
	其他批准（如必要）	其他批准（如必要）
过程编号	过程描述	设备、工具、夹具	产品	过程	该特性所允许的范围	检测设备	数量	频率	控制方法	反应计划
1-1	坯料运输	叉车		安全防止磕碰	叉车车速≤5千米/小时	速度表	n=1	1/2h	目测	降低速度
2-1	坯料车加工	车床	坯料直径		Φ92mm+0.50/-2.00长度350-90/+20	L	n=5	1/30件	目测	返修报废
	表面质量	允许有直径不超过3mm,深度不超过1.5mm的气孔,冷隔,但其数量不超过3处;可允许有洁净的缺口;在不影响机加工的情况下,在切面上允许有深度不超过10mm,直径不超过5mm的缩孔;不允许有任何肉眼可观察到的氧化夹杂,熔剂.	目测	n=5	1/30件	目测	返修
车床转速	1000组/分钟	转速仪	n=1	1/2h	目测	调节速度
3-1	准备	模具、模套		装配	见附表	卡尺	n=1	每次装配	目测	重新选择
不锈钢芯		钢芯直径	见附表	卡尺	n=1	每捆	目测	重新选择
定尺		产品长度	见附表	米尺	n=1	每批		调整
3-2	预热	加热炉		坯料炉温度	320-370℃	测温表	n=1	每次加热	记录	调整
模具炉温度	380-430℃	测温表	n=1	每次预热	记录	调整
挤压机	挤压筒温度	360-400℃	测温表	n=1	1	记录	调整
3-3	挤压	挤压机切割机	外观质量	色泽	均匀乳白	目测	n=5	1/30件		调整挤压速度
裂纹、渣眼、气泡	不允许由裂纹、渣眼、气泡	目测	n=5	1/30件		报废
白斑	允许有＜4处；≤15m㎡/支	卡尺	n=5	1/30件		报废调整坯料
	直径	见附表	卡尺	n=2	1/50件		报废
长度	6170mm-6180mm	米尺	n=2	1/30件		降级使用
4-1	定尺	米尺、扳手		尺寸	681±4mm	米尺	n=1	每次定尺		调整
4-2	装入夹具	夹具、滚动平台		牢固	45支	目测	n=45	1/45件	目测	调整夹具
4-3	切割	锯床、锯条		滚动	截面平整	目测	n=10	1/50件	目测	报废、降级使用
5-1	准备	合金刀条		刃磨	锋利光滑	卡尺	n=1	次	目测	重新刃磨
板牙		套丝	见附表	牙规	n=1	次	目测	重新选择
盐水		浸泡	1:10	台秤	n=1	次	目测	重新兑比
5-2	车外圆	车床		外圆直径	16±0.10mm	卡尺	n=5	1/50件	目测	报废返修
	外圆长度	14±1mm	卡尺	n=5	1/50件	目测	报废返修
	外露钢芯尺寸	0.5-2.0mm	卡尺	n=5	1/50件	目测	报废返修
	外圆表面粗糙度	6.5-7.2	目测	n=5	1/50件	目测	降级使用
	车床转速	1200转/分钟	转速仪	n=1	1/3h	目测	调整
