Nop入门:使用Excel模板生成包含图表的报表
- 2026-04-03 01:22:46
讲解视频：Nop入门：使用NopReport导出Excel图表_哔哩哔哩_bilibili
Nop平台内置了一个非常精简的中国式报表引擎NopReport，它可以实现商业报表引擎如FineReport和润乾报表的核心功能。NopReport很巧妙的利用Excel单元格的批注机制来存放扩展信息，可以直接使用Excel模板来作为报表模板，这样大大简化了报表制作过程，并且可以复用客户已有的各种业务表格。
在实现层面，NopReport没有使用Apache POI库，而是选择了直接使用流式接口解析Office XML文件，解析时使用的也不是Java标准的XML解析器，而是自行实现的XNodeParser(速度比标准解析器快2倍)。NopReport是一个非常精简高效的实现，核心代码只有3000多行，却可以达到比商业报表引擎的更好的性能和更好的可扩展性。
本文将介绍NopReport的基本使用方式，以及如何在Excel报表模板中配置图表显示。
1. 配置报表展开逻辑
NopReport采用了润乾报表发明的层次坐标展开算法，可以通过父子单元格关联展开实现非常复杂的报表逻辑。具体参见非线性中国式报表引擎NopReport源码解析
配置展开单元格:
右键单元格 → 插入批注 在批注中输入配置参数，每行一个参数：
expandType=r
ds=ds1
field=product
expandType=r表示单元格向下展开，产生多行输出。这个单元格右侧的所有单元格缺省情况下都是它的子格。父格展开后子格自动被复制。ds和field配置指定了从哪个数据集的哪个字段取值。展开单元格中配置field会自动按照该字段进行分组。
以上配置表示按照ds1数据集(列表格式)的product字段进行分组汇总，并为每个分组产生一个输出结果。在子单元格上只要配置field属性就可以按照该属性值进行取值并输出。
2. 配置图表动态绑定
NopReport支持导出Excel的时候生成与数据关联的图表。具体做法同样是在备注文本中增加扩展信息。

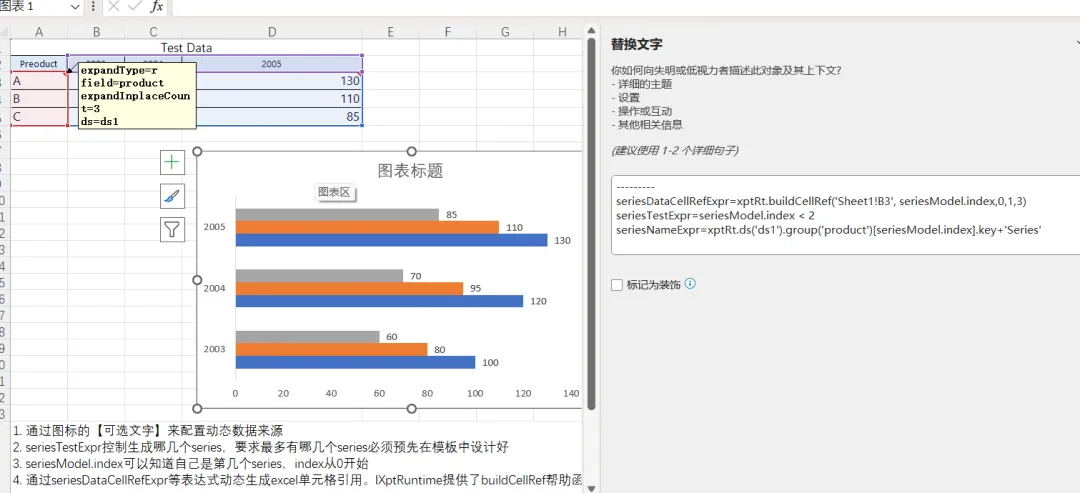

右键点击图表，选择"编辑可选文字"，输入以下配置：
销售数据柱状图
----
----
seriesDataCellRefExpr=xptRt.buildCellRef('Sheet1!B3', seriesModel.index,0,1,3)
seriesTestExpr=seriesModel.index < 2
seriesNameExpr=xptRt.ds('ds1').group('product')[seriesModel.index].key+'Series'
上述配置效果：
动态产生单元格引用表达式，比如生成 Sheet1!B3:D3仅生成 index 为 0、1 的两个系列 图表名称使用动态计算得到的字符串
3. Java代码调用
publicclassTestReportChartextendsBaseTestCase{
@Test
publicvoidtestBarChart(){
IReportEngine reportEngine = newReportEngine();
ExcelWorkbook workbook = reportEngine.getXptModel("/nop/report/demo/test-bar-chart.xpt.xlsx");
ITemplateOutput output = reportEngine.getRendererForXptModel(workbook, "xlsx");
IEvalScope scope = XLang.newEvalScope();
output.generateToFile(getTargetFile("result-bar-chart.xlsx"),scope);
}
}
可以通过scope向报表引擎传递变量，也可以在报表模板的【展开前】配置中通过XScript语言来定义数据集。
展开单元格配置参数说明：
expandType：展开方向（r=right向右，l=left向左，d=down向下，u=up向上） expandExpr：展开表达式，返回一个集合，当前单元格按此集合展开 field：展开字段名，按指定字段对数据集进行分组展开 ds：数据源名称 expandInplaceCount：原地展开的数量限制 expandMinCount：最少展开元素数量 expandMaxCount：最多展开元素数量 rowParent/colParent：设置行/列父格
图表配置参数说明：
可在“----”之后配置以下常用表达式（更多项见 schema：/nop/schema/excel/chart.xdef 的
chartTestExpr: (chartModel) => boolean 决定是否生成整个图表 chartTitleCellRefExpr: (chartModel) => string chartTitleExpr: (chartModel) => string 标题可用单元格引用或直接文本（二选一）。若 cellRefExpr 返回非空，则优先按单元格；否则尝试 titleExpr 文本 seriesTestExpr: (seriesModel, chartModel) => boolean 决定某个系列是否保留（返回 true 保留） seriesNameCellRefExpr | seriesNameExpr: (seriesModel, chartModel) => string seriesDataCellRefExpr | seriesDataExpr: (seriesModel, chartModel) => string/any seriesCatCellRefExpr | seriesCatExpr: (seriesModel, chartModel) => string/any axisDataCellRefExpr: (axisModel, chartModel) => string axisTitleCellRefExpr | axisTitleExpr: (axisModel, chartModel) => string
模板预置原则
一个重要的设计原则是：模板需要预置最多的系列数量。运行时不会创建新的系列，只会基于模板中已有的系列进行过滤和配置。
支持的图表类型
NopReport图表功能支持丰富的图表类型，以下是一些常用图表的示例：

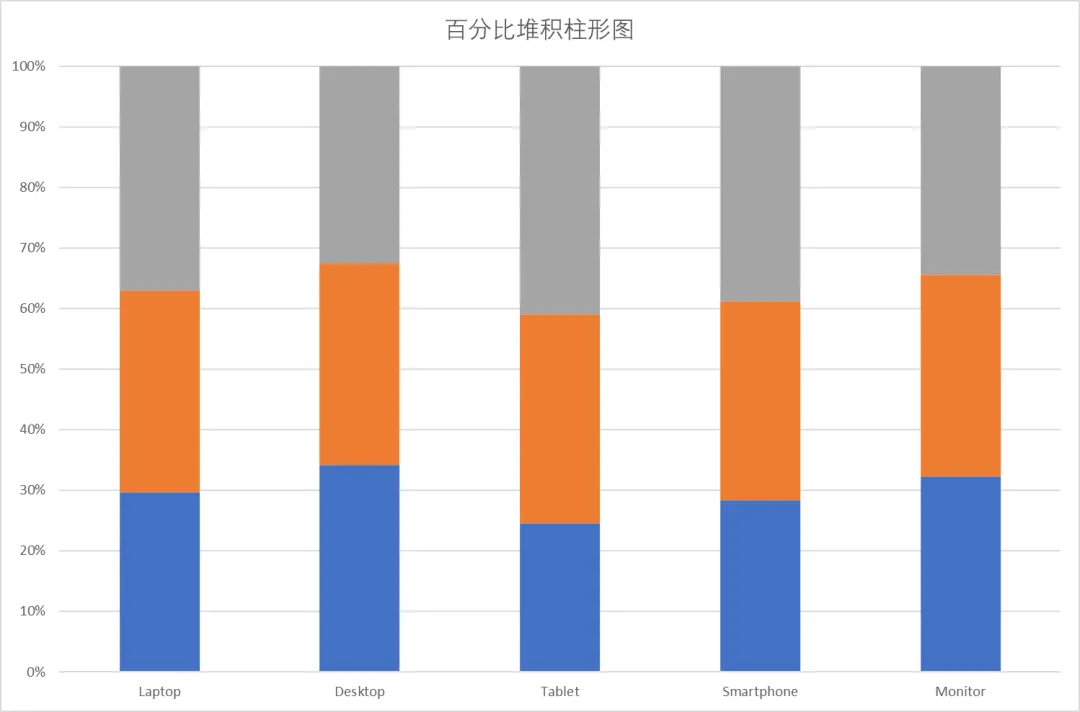

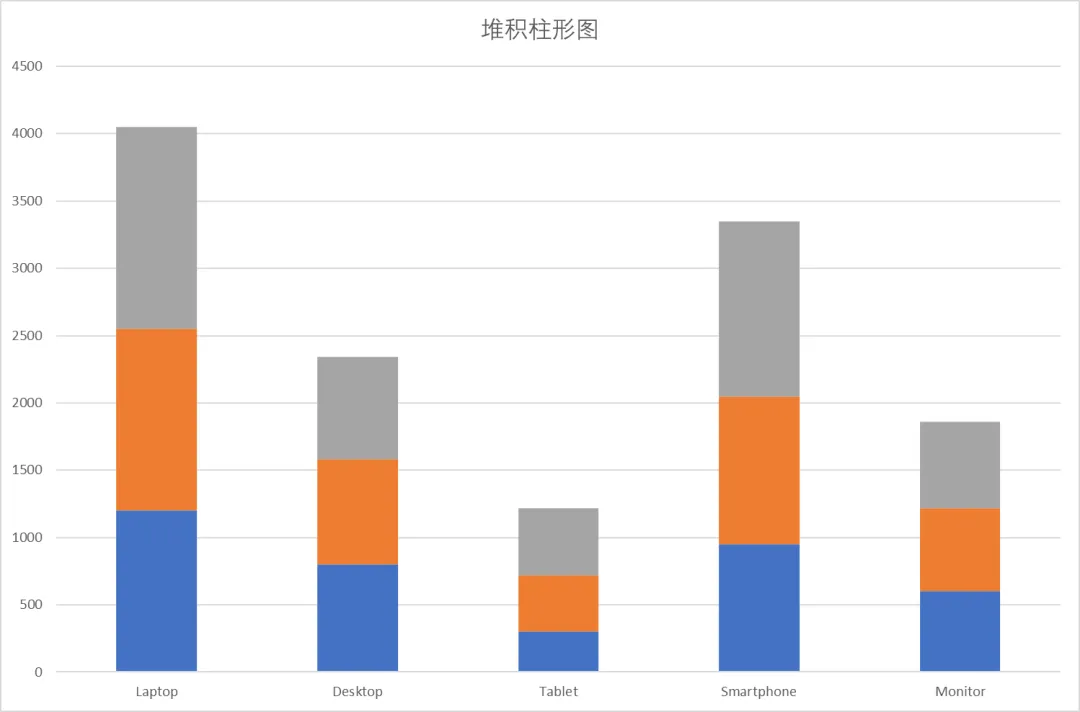

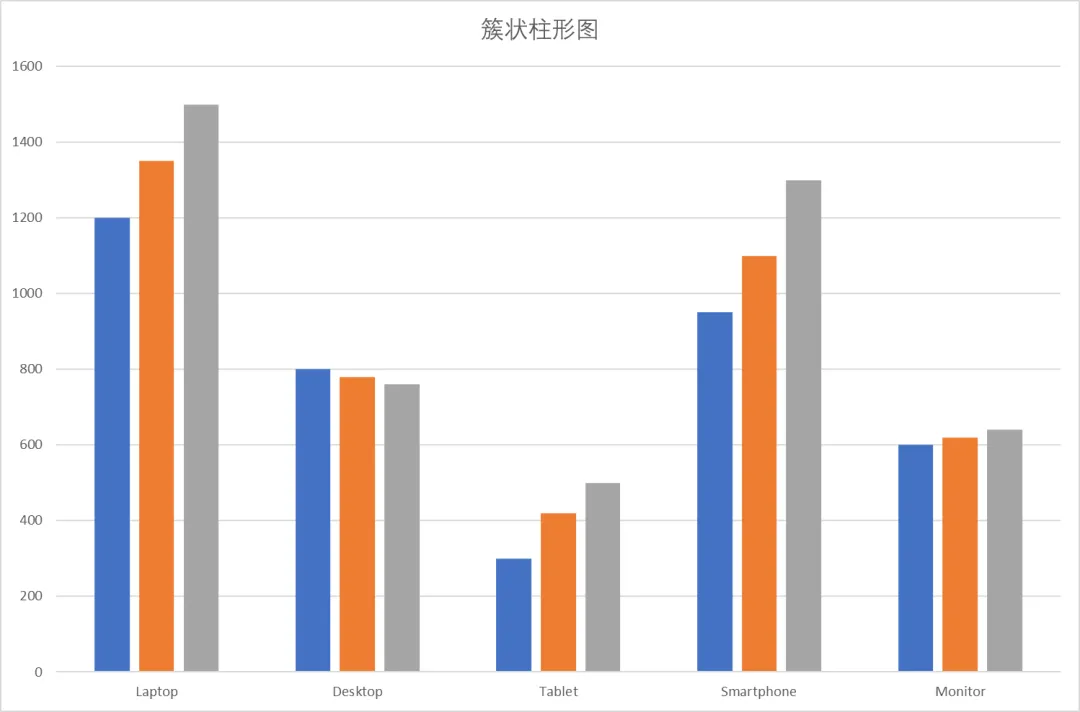

柱状图/条形图

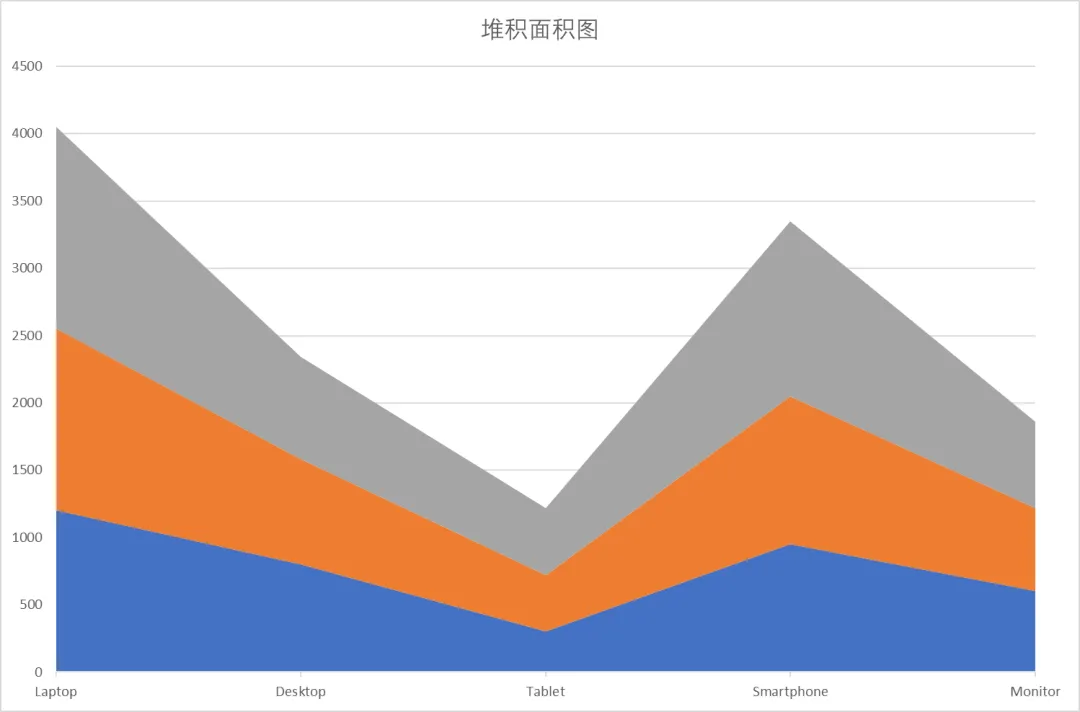

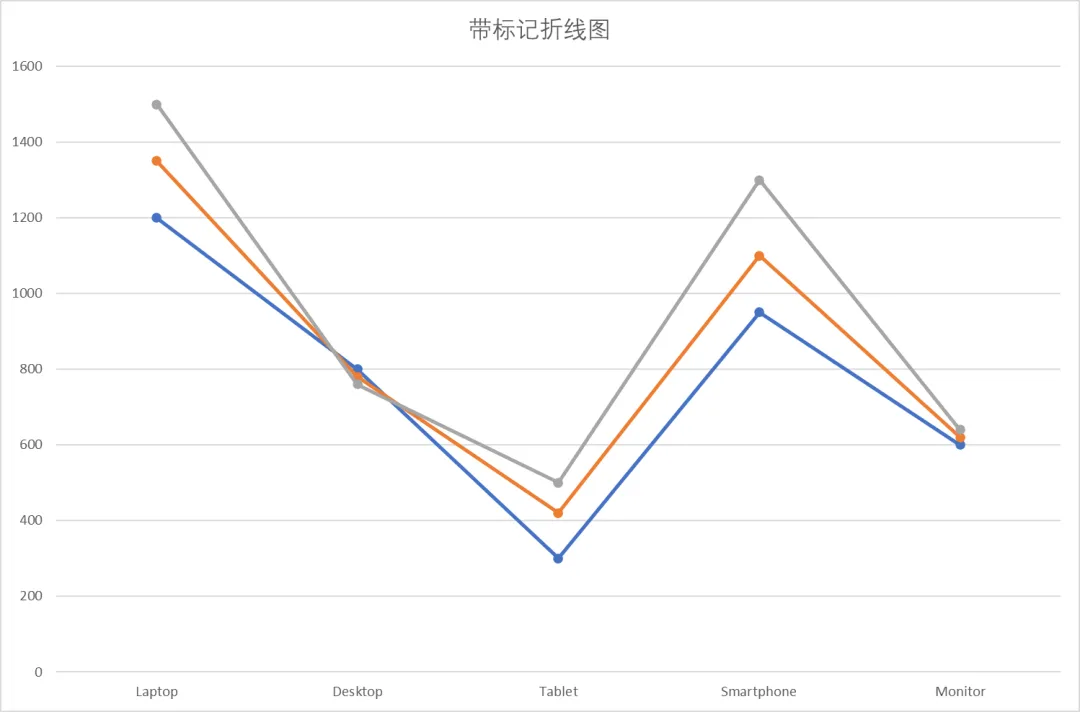

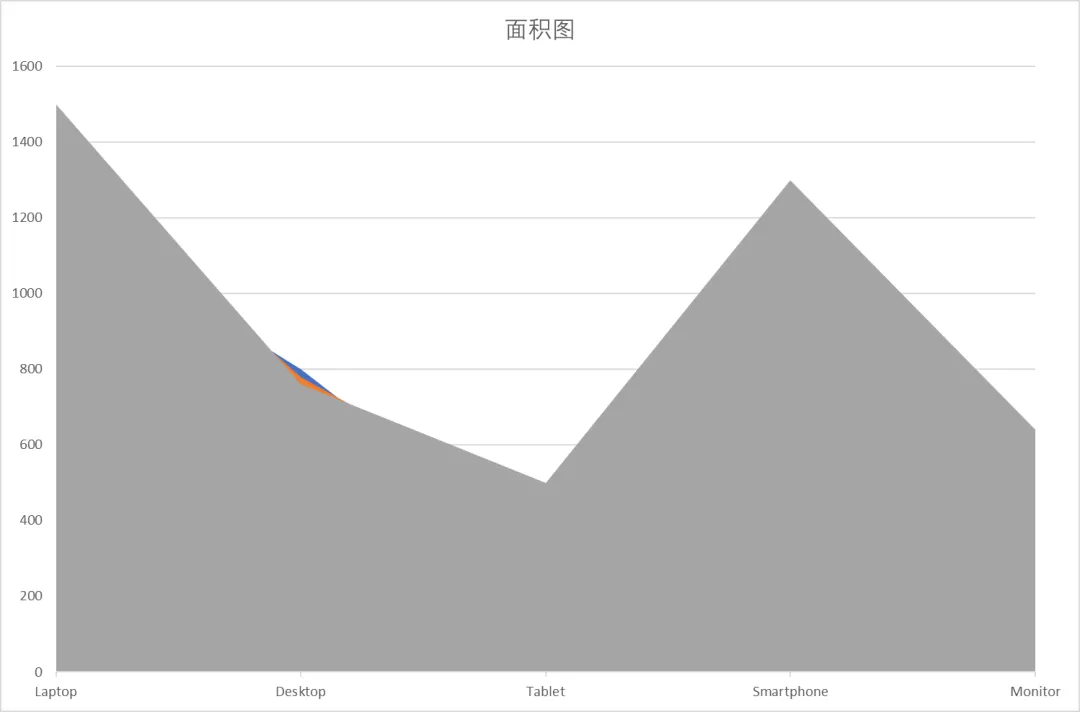

折线图/面积图

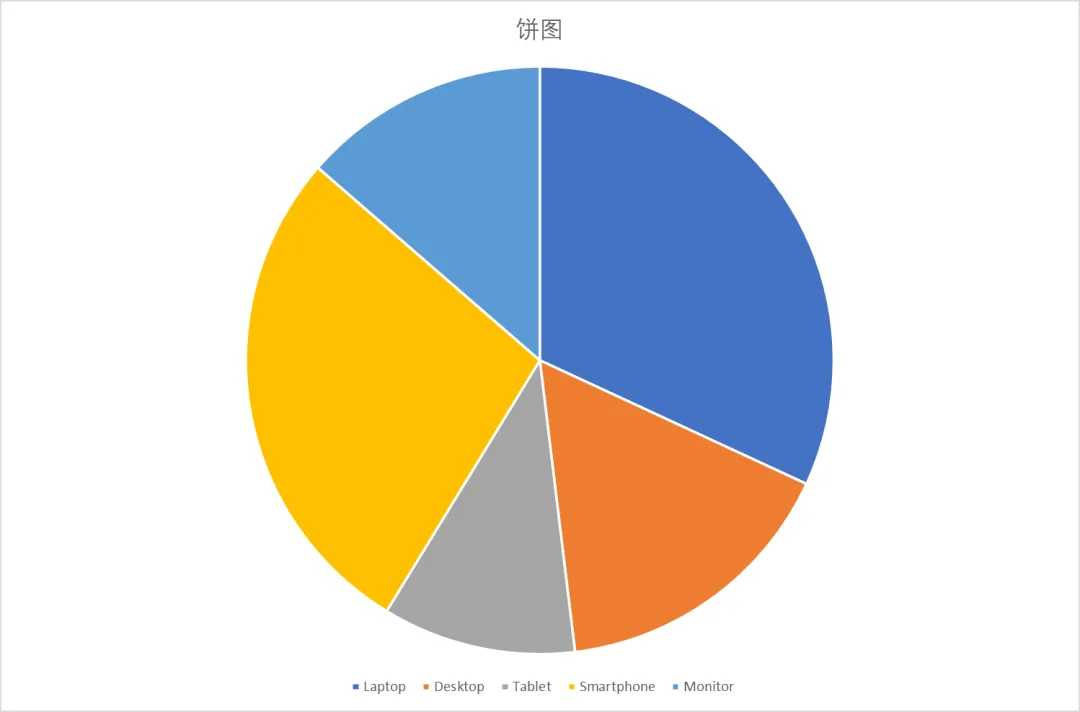

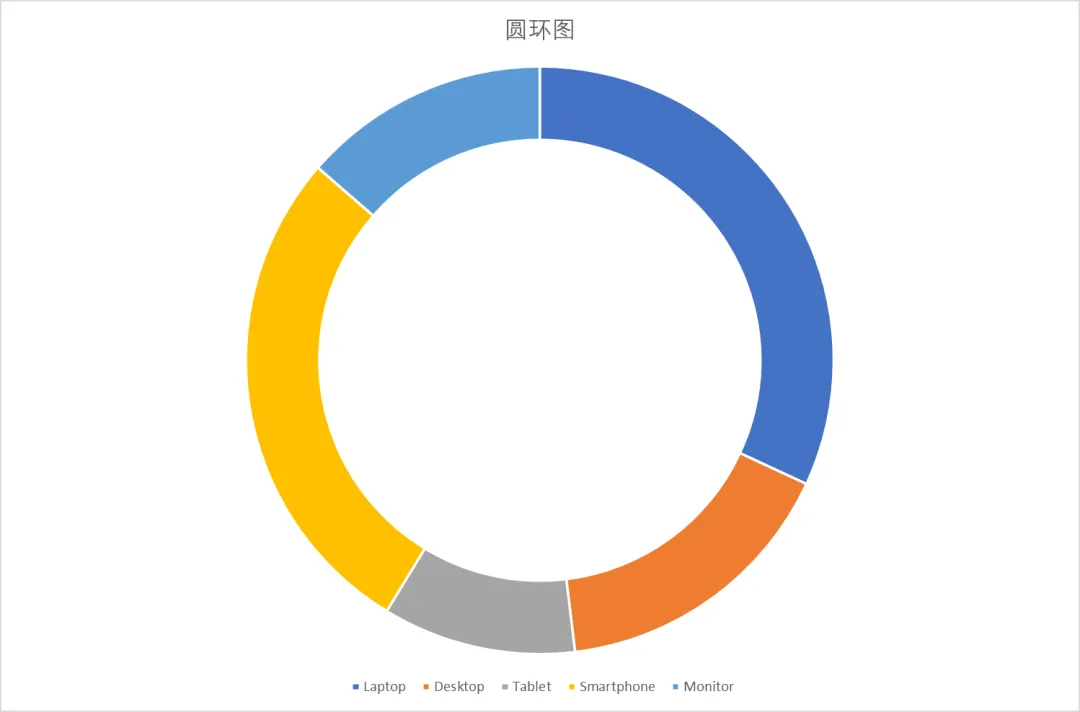

饼图/环形图

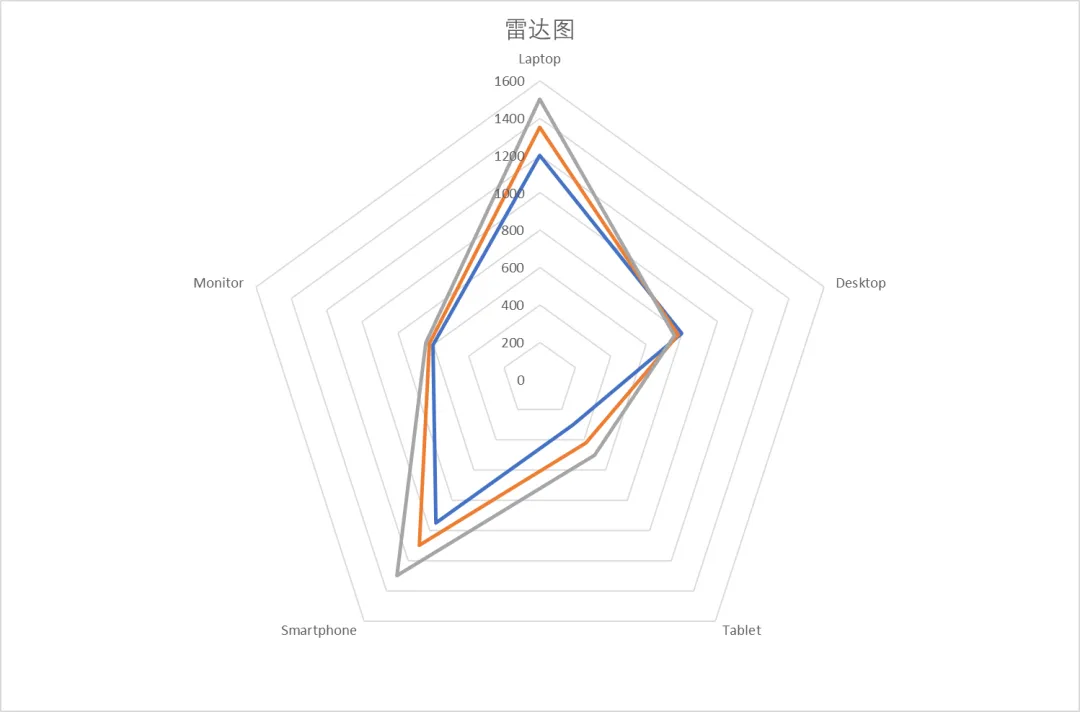

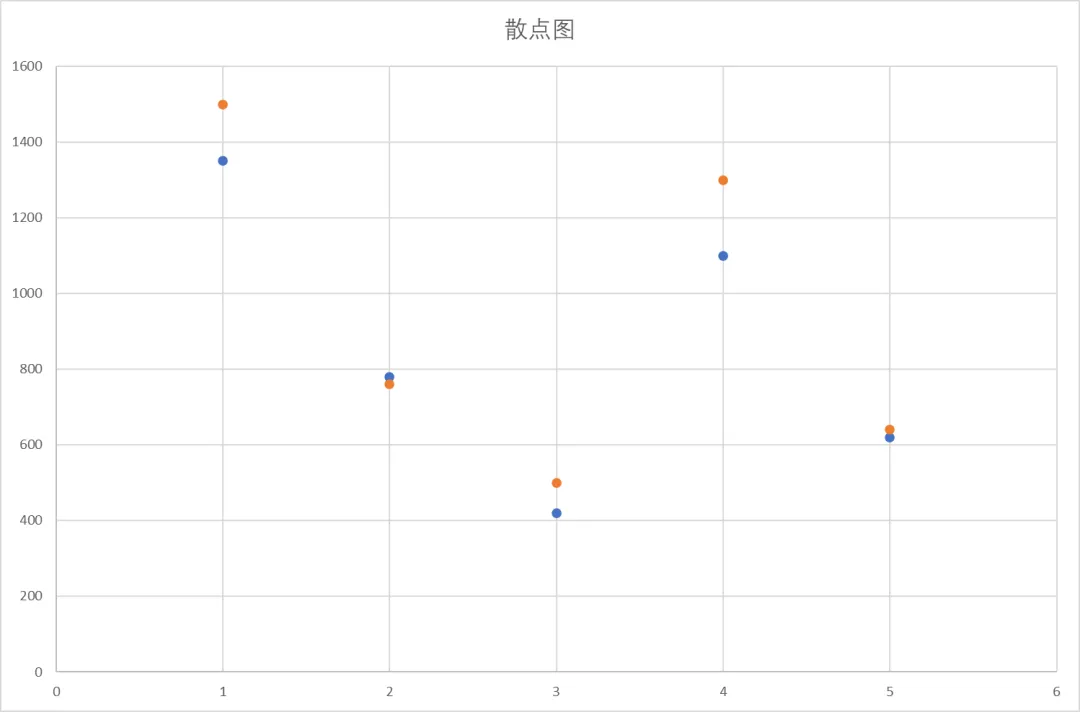

其他图表
